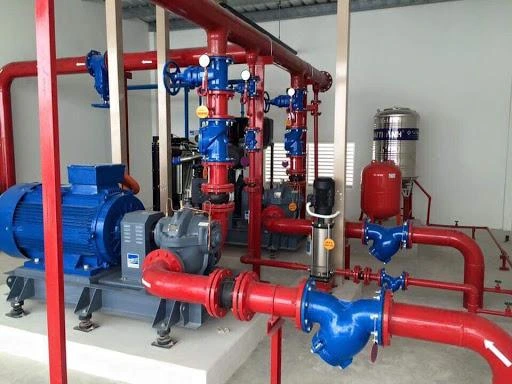

Bình tích áp là thiết bị dùng tích trữ năng lượng thủy lực tạo ra áp lực thủy tĩnh sử dụng để bù áp lực hoặc duy trì áp lực cho hệ thống thủy lực, Chính là hệ thống công nước công nghiệp, hệ thống bơm nước cứu hỏa, hệ thống cấp nước nhà cao tầng…

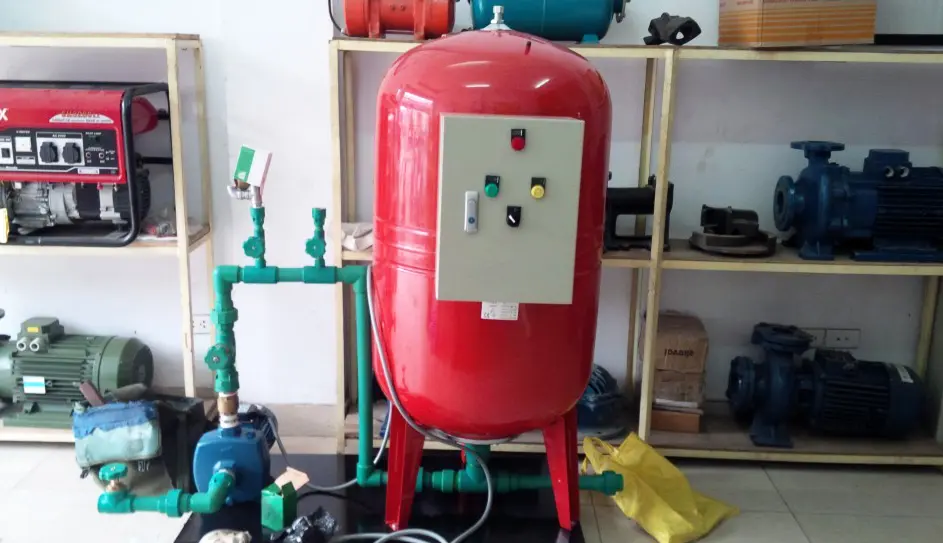

Bình tích áp có vai trò to lớn trong hệ thống cấp nước :

• Bình tích áp giúp ngăn ngừa, va chạm thủy lực trong hệ thống bơm
• Điều hòa năng lượng thông qua áp suất và lưu lượng của chất lỏng. Bổ sung lưu lượng chất lỏng làm việc trong trường hợp máy bơm hoạt động thấp hơn tiêu chuẩn
• Là nguồn cung cấp và đảm bảo cho sự hoạt động trong hệ thống máy bơm nước của hệ thống thủy lực
• Bổ sung và duy trì áp lực trong đường ống để máy bơm hoạt động hiệu quả hơn
• Tăng áp lực cho toàn bộ hệ thống giúp máy bơm hoạt động hiệu quả
• Giảm rung xóc, giảm lượng bọt tạo ra bởi máy bơm giúp tăng tuổi thọ máy bơm

Để bình tích áp có thể phát huy tối đa hiệu suất làm việc trong quá trình sử dụng thì việc lắp đặt bình tích áp đúng kỹ thuật, tuân theo yêu cầu của nhà sản xuất đưa ra là điều vô cùng quan trọng. Việc lắp đặt bình tích áp đúng kỹ thuật đem lại rất nhiều lợi ích cho hệ thống bơm: ổn định áp suất, giảm tải và bổ sung áp lực cho bơm, giúp tiết kiệm điện năng sử dụng và giảm hư hại cho hệ thống, tăng tuổi thọ của hệ thống bơm

Cấu tạo hệ thống gồm những gì?

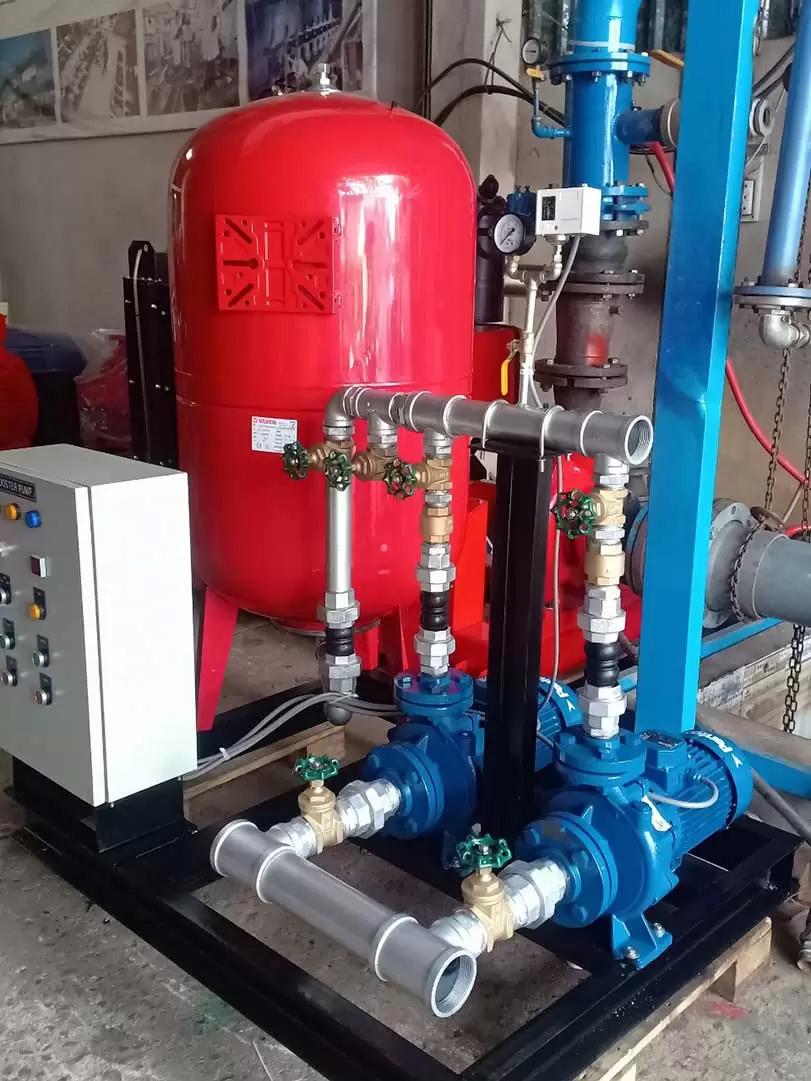

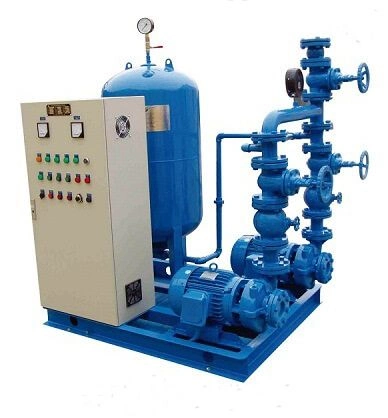

Bình tích áp thường được sử dụng trong hệ thống bơm cấp nước sinh hoạt, phòng cháy chữa cháy, tưới tiêu hoặc trong công nghiệp với tác dụng duy trì áp lực ổn định trong đường ống và giúp bơm hoạt động hiệu quả , giảm tần suất bơm để tăng tuổi thọ bơm. Trong hệ thống bơm này có những bộ phận chính sau:

• Máy bơm nước: bộ phận tạo ra áp lực để đẩy nước vào hệ thống, thường sẽ có 1 bơm hoặc 1 bơm chính và bơm dự phòng để hệ thống có thể hoạt động liên tục không bị gián đoạn.
• Bình tích áp : giúp trữ nước và bổ sung và duy trì áp lực cho đường ống và cho toàn hệ thống
• Tủ điện điều khiển hệ thống bơm: tủ có thể điều khiển tự động bằng áp suất trong hệ thống, có aptomat, biến tần, rơ le….)
• Rơ-le áp suất (cảm biến áp suất) : dùng theo dõi áp suất nước trong hệ thống, đồng thời có thể đẩy thông tin về tủ điện điều khiển bơm để hệ thống có thể ngắt/ mở để điều khiển hệ thống bơm

• Phụ kiện kèm theo: van 1 chiều giúp ngăn nước chảy nước về máy bơm, van an toàn giúp xả áp suất khi áp suất hệ thống lên cao vượt ngưỡng cho phép,hệ thống còn cần có đồng hồ đo áp suất để theo dõi tình trạng áp suất thực tế trong hệ thống để điều chỉnh hệ thống bơm cho phù hợp. Ngoài ra ênn bổ sung cả van khóa giúp đóng mở dòng nước khi hệ thống bảo trì.
• Phần không thể thiếu nữa là ống dẫn nước vào và ra khỏi hệ thống máy bơm. Ống này có thể làm từ nhựa,thép hoặc inox tùy nhu cầu sử dụng.

VIDEO HƯỚNG DẪN LẮP ĐẶT BÌNH TÍCH ÁP VAREM ĐÚNG CÁCH

Xem thêm: https://thanglonggroup.vn/bao-gia-binh-tich-ap-varem-100l-200l-300l-500l-750l-1000l/

Sơ đồ lắp đặt bình tích áp với máy bơm

Sơ đồ lắp đặt bình tích áp là một trong những yếu tố rất quan trọng trong quá trình thiết kế và thi công hệ thống được nước cho công trình. Nhờ có sơ đồ lắp đặt bình tích áp mà việc lắp đặt hệ thống máy bơm có bình tích áp nhanh chóng và trở nên hiệu quả hơn

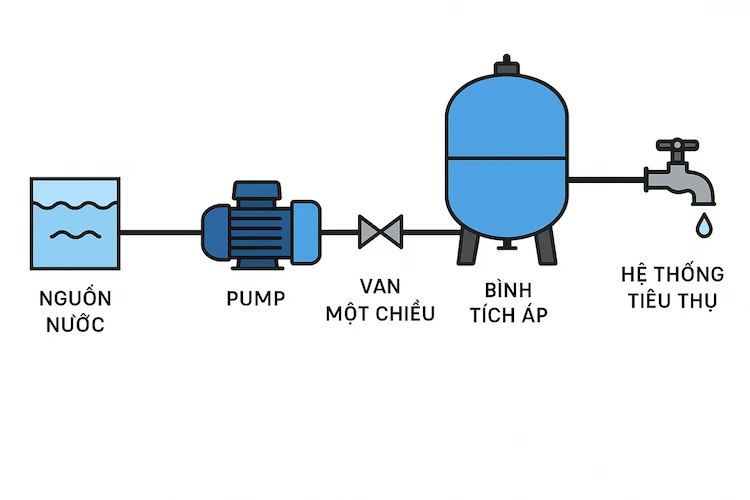

Đây là phần mô tả sơ đồ lắp đặt cơ bản:

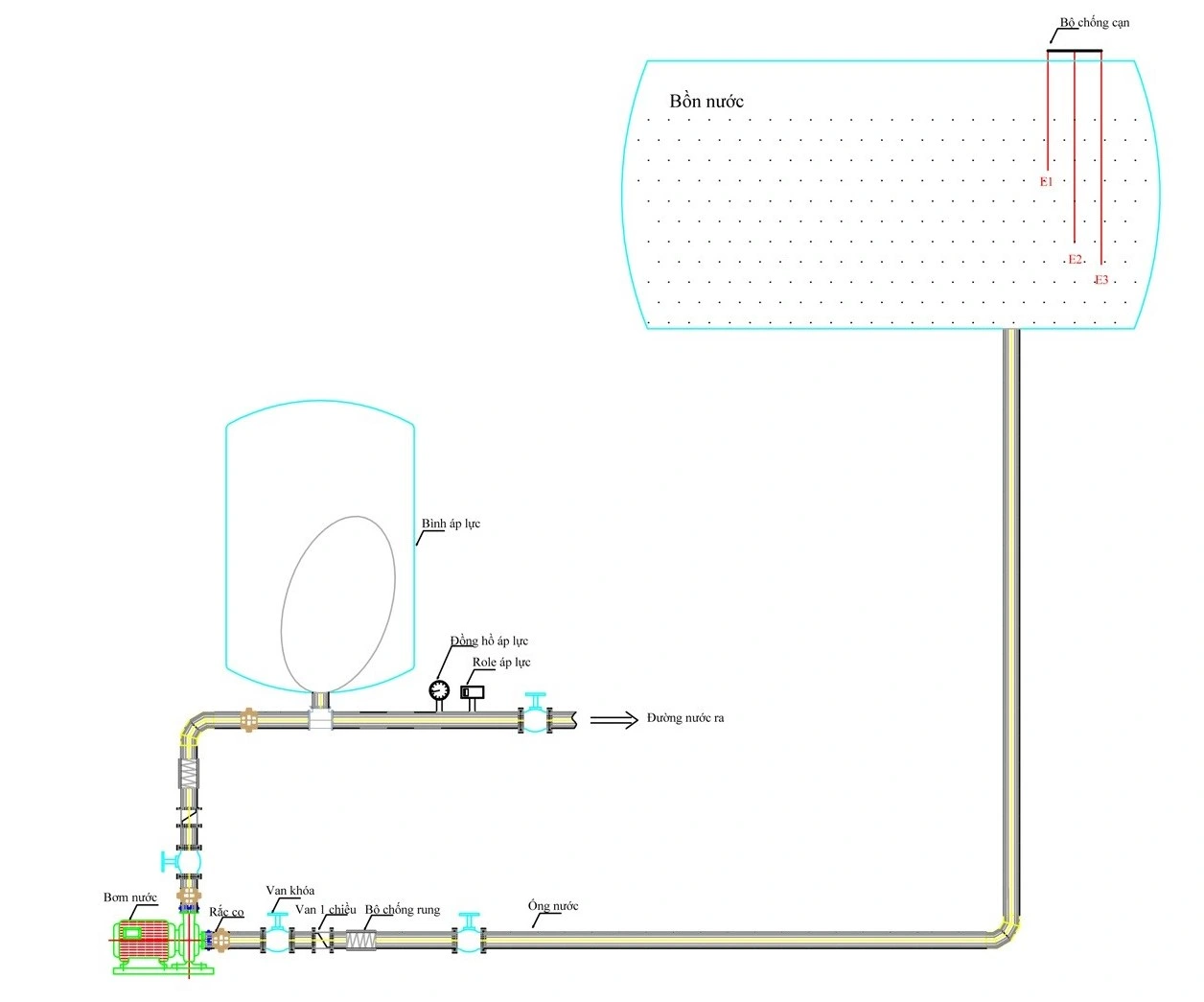

Để cụ thể hơn, chúng ta có thể lắp đặt theo sơ đồ được thiết kế như sau:

Cách lắp đặt bình tích áp với máy bơm nước theo sơ đồ

Để đảm bảo hệ thống bơm nước sau lắp ráp được hoạt động được êm ái không có trục trặc khi lắp đặt. Kỹ sư lắp đặt hệ thống cần phải tuân thủ các bước dưới đây:

Bước 1: Chuẩn bị dụng cụ và vật tư để lắp ráp

Để quá trình lắp ráp diễn ra thuận lợi, chúng ta cần chuẩn bị đầy đủ các dụng cụ và thiết bị cần thiết như:

• Bình tích áp chất lượng
• Đồng hồ đo áp, rơle áp lực
• Van khóa, van 1 chiều
• Ống nước, ống dẫn, ốc vít, co chia ngã 5 hoặc ngã 3 ( tùy mục đích sử dụng)
• Các dụng cụ để lắp ráp như: cờ lê, mỏ lết, tua vít, …

Bước 2: Ngắt nguồn điện hệ thống, ngắt kết nối các thiết bị

Trong trường hợp lắp mới bình tích áp vào hệ thống máy bơm nước đã có, thì phải ngắt nguồn điện để đảm bảo hệ thống điều khiển máy bơm được ngắt hoàn toàn, máy bơm không còn hoạt động.

Trường hợp thay thế bình tích áp trong hệ thống hiện tại, cần phải ngắt nguồn điện của toàn hệ thống bơm, sau đó ngắt kết nối bình tích áp với thiết bị cung cấp nước,thiết bị cảm biến… để hệ thống dừng hoạt động hoàn toàn mới tiến hành thay thế bình tích áp

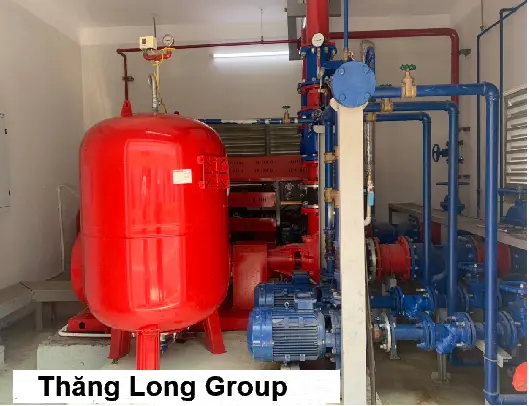

Bước 3: Tiến hành lắp đặt bình tích áp vào hệ thống

Trước tiên ra xác định vị trí lắp đặt bình tích áp và bơm ở khu vực khô ráo, để giảm thiểu ăn mòn, hư hại cho vỏ bình sau thời gian dài sử dụng. Không đặt ở khu vực có nhiệt độ cao dễ gây tăng áp cháy nổ. Chọn vị trí có không gian để vận hành và bảo trì hệ thống dễ dàng.

Ghép nối thiết bị chính vào bơm và bình tích áp:

• Lắp ống nước, van nước với bình tích áp
• Lắp bộ đổi nguồn vào ổ cắm ống ren sau đó vặn chắc.
• Tiến hành nối ống bơm, đường ống và các phụ kiện để kết nối bơm và bể nước
• Sau đó lắp van khóa trong ống để có thể khóa lại khi cần dừng kết nối bơm và bể nước khi cần sửa chữa, bảo trì.

Tiến hành lắp đặt các phụ kiện cho bình tích áp

• Lắp đồng hồ đo áp suất lên đầu xả của bình tích áp, nhằm mục đích theo dõi áp suất của ruột bình để điều chỉnh cho phù hợp với hệ thống
• Lắp, rơ le cảm ứng, dây dẫn và tủ điều khiển cảm ứng vào hệ thống

Kết nối nguồn điện với bình tích áp:

Trước khi khởi động nguồn điện của hệ thống, chúng ta cần cài đặt áp suất ngắt/mở bơm phù hợp với bình tích áp và kiểm tra hoạt động của rơ-le cảm ứng sau khi lắp đặt

Sau đó tiến hành nối bình tích áp với nguồn điện rồi bật khởi động hệ thống cần mở van khóa nước từ bể chứa để máy bơm hoạt động, sau đó nước bơm vào bình tích áp rồi ra hệ thống xả.

Sau khi khởi động hệ thống từ 15-20p, kỹ thuật viên cần kiểm tra áp suất, các hoạt động đóng ngắt bơm và kiểm tra xem bình tích áp có bị rò rỉ nước hay không.

Một số lưu ý cần thiết khi lắp đặt bình tích áp cho hệ thống máy bơm nước

Khi lắp đặt bình tích áp vào hệ thống máy bơm chúng ta cần thực hiện các lưu ý dưới đây để hệ thống hoạt động an toàn và hiệu quả:

• Kỹ thuật viên lắp đặt cần tuân thủ quy tắc và yêu cầu về an toàn lao động trước khi lắp đặt bình tích áp cho hệ thống
• Đọc kỹ hướng dẫn sử dụng của bình và cần lên sơ đồ trước khi lắp đặt bình vào hệ thống
• Áp suất nạp khí trong bình tích áp phải phù hợp (thường thấp hơn áp ngắt của rơ-le 0.2 – 0.3 bar)
• Kiểm soát và đánh giá áp lực của bình trước khi lắp đặt vào hệ thống
• Đặt bình ở nơi thoáng, dễ kiểm tra bảo trì

Việc hiểu rõ sơ đồ lắp đặt bình tích áp không chỉ giúp bạn đảm bảo hệ thống hoạt động hiệu quả, ổn định mà còn hạn chế tối đa sự cố kỹ thuật, tiết kiệm điện năng và chi phí sửa chữa. Dù là hệ thống bơm nước dân dụng hay công nghiệp, việc lắp đặt đúng quy trình luôn là yếu tố then chốt đảm bảo tuổi thọ của bình và thiết bị đi kèm.
